Cavo di alimentazione con display, misurazione di tensione e corrente, doppio ingresso e 10 connettori intercambiabili

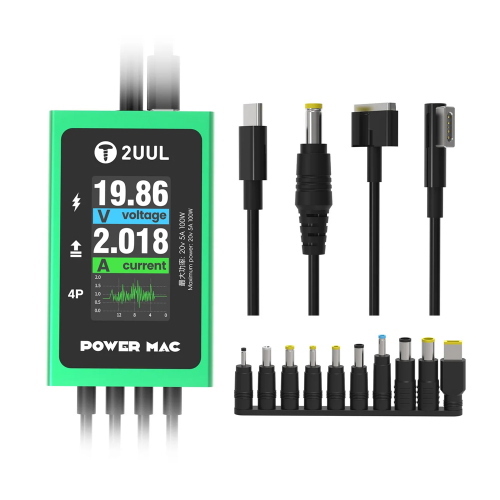

Il 2UUL PW08 Power Mac è uno strumento professionale progettato per alimentare e analizzare notebook durante le operazioni di diagnosi e riparazione. Il modulo integra un display digitale che consente di controllare in tempo reale i principali parametri elettrici, offrendo al tecnico una lettura immediata della tensione, della corrente assorbita e dell’andamento del consumo.

L’osservazione dell’assorbimento può aiutare a individuare comportamenti anomali durante l’avvio, come assenza di consumo, assorbimenti instabili o richieste di corrente superiori al normale. Il PW08 è quindi particolarmente utile nei test di schede madri per notebook e nelle verifiche preliminari su dispositivi che non si accendono, non ricaricano correttamente o presentano anomalie nella sezione di alimentazione.

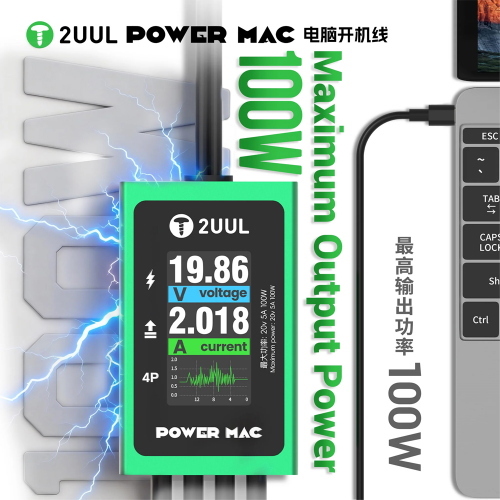

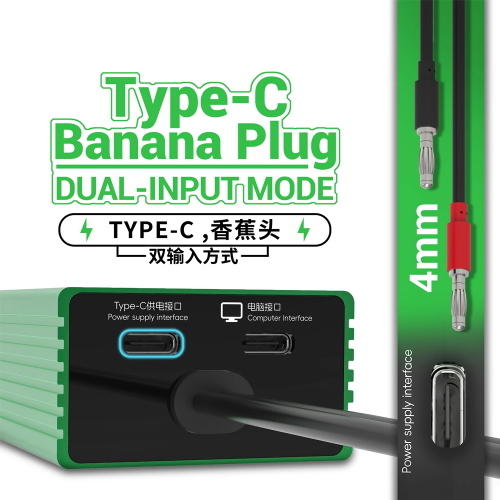

Il dispositivo supporta una potenza massima dichiarata di 100 W, con uscita fino a 20 V e 5 A. Può essere alimentato tramite un ingresso USB Type-C Power Delivery oppure attraverso i connettori a banana da 4 mm, permettendo di utilizzare differenti sorgenti di alimentazione compatibili con i requisiti del notebook da testare.

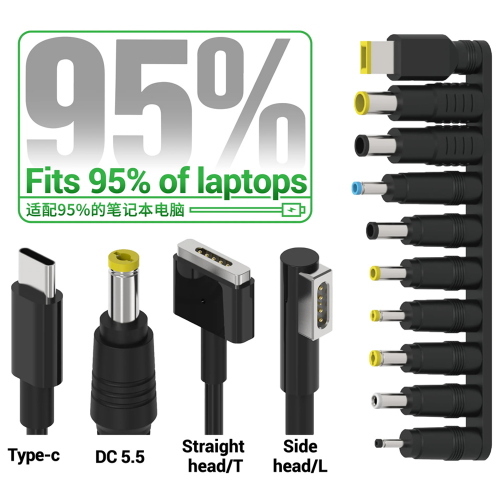

Il kit comprende 10 adattatori di alimentazione intercambiabili, destinati a diversi modelli di computer portatili. Sono presenti connettori cilindrici di varie dimensioni, un adattatore USB Type-C e connettori magnetici in configurazione diritta e angolata. Secondo quanto dichiarato dal produttore, l’assortimento consente di coprire circa il 95% dei notebook comunemente utilizzati, fermo restando che tensione, polarità, potenza e connettore devono essere verificati prima del collegamento.

Il PW08 può inoltre essere collegato a un computer Windows per visualizzare i dati su uno schermo più ampio. Il software dedicato permette di osservare tensione e corrente attraverso indicatori digitali, strumenti analogici virtuali e grafici temporali, facilitando l’analisi delle variazioni di assorbimento durante l’accensione e il funzionamento del dispositivo.

Caratteristiche principali:
Strumento digitale per alimentazione e diagnosi di notebook.
Visualizzazione in tempo reale di tensione e corrente assorbita.
Grafico integrato per osservare le variazioni del consumo.
Utile per analizzare il comportamento della scheda madre durante l’avvio.
Potenza massima dichiarata di 100 W.
Supporta valori fino a 20 V e 5 A.
Doppia modalità di alimentazione tramite USB Type-C o connettori a banana.
Collegamento al computer per la visualizzazione sincronizzata dei dati.
Software compatibile con sistemi Windows.
Quattro uscite inferiori per il collegamento dei cavi di prova.
Assortimento di 10 adattatori intercambiabili.
Compatibile con numerosi notebook dotati di connettore cilindrico, USB-C o magnetico.
Struttura compatta adatta al banco da laboratorio.
Indicato per centri assistenza, laboratori elettronici e tecnici specializzati.

Funzioni di misurazione e diagnosi:
Lettura digitale della tensione di alimentazione.
Lettura della corrente assorbita dal notebook.
Visualizzazione grafica delle variazioni di corrente.
Controllo dell’assorbimento durante l’accensione.
Analisi preliminare di schede madri che non effettuano il boot.
Individuazione di assorbimenti anomali o instabili.
Confronto del comportamento elettrico nelle diverse fasi di avvio.
Visualizzazione sincronizzata dei dati tramite PC Windows.

Applicazioni consigliate:
Diagnosi di notebook che non si accendono.
Test della scheda madre prima del rimontaggio.
Controllo dell’assorbimento in standby e in fase di avvio.
Verifica di anomalie nei circuiti di alimentazione.
Alimentazione temporanea di notebook privi del caricatore originale.
Test successivi alla riparazione della sezione di ricarica.
Analisi di computer portatili con assorbimento intermittente.
Riparazione professionale di notebook Windows e Mac compatibili.

Modalità di collegamento:
Collegare il PW08 a una sorgente di alimentazione adeguata utilizzando l’ingresso USB Type-C oppure i connettori a banana. Selezionare quindi l’adattatore compatibile con il notebook e collegarlo al relativo cavo di uscita.
Prima di alimentare il dispositivo è indispensabile verificare:
tensione richiesta dal notebook;
polarità del connettore;
potenza necessaria;
dimensione e compatibilità dell’adattatore;
capacità della sorgente di alimentazione utilizzata.
Per visualizzare i parametri sul computer, collegare l’interfaccia dedicata a un PC Windows e utilizzare il software previsto dal produttore.

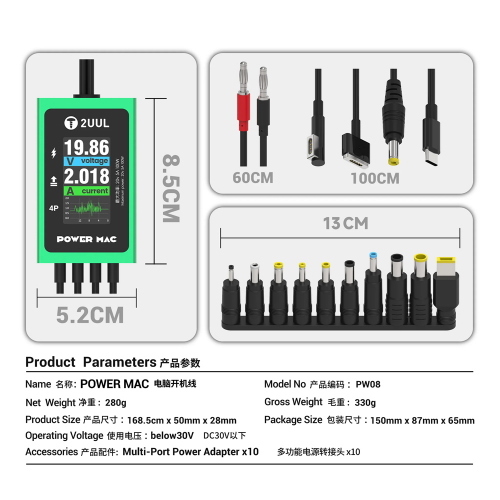

Caratteristiche tecniche:
Marca: 2UUL
Linea prodotto: Power Mac
Modello: PW08
Tipologia: alimentatore e analizzatore digitale per notebook
Parametri visualizzati: tensione, corrente e andamento dell’assorbimento
Tensione operativa dichiarata: inferiore a 30 V DC
Uscita massima dichiarata: 20 V / 5 A
Potenza massima dichiarata: 100 W
Ingresso alimentazione: USB Type-C e connettori a banana da 4 mm
Interfaccia computer: collegamento per visualizzazione sincronizzata
Compatibilità software: Windows
Numero adattatori inclusi: 10
Numero uscite inferiori: 4
Dimensioni modulo: circa 85 × 52 × 28 mm
Lunghezza complessiva dichiarata del sistema cablato: circa 168,5 cm
Lunghezza cavo con connettori a banana: circa 60 cm
Lunghezza dei cavi di collegamento principali: circa 100 cm
Larghezza supporto adattatori: circa 13 cm
Peso netto: 280 g
Peso lordo: 330 g
Dimensioni confezione: 150 × 87 × 65 mm

Adattatori inclusi:
Il set comprende 10 terminali intercambiabili, tra cui:
adattatori cilindrici DC di differenti diametri;
connettori DC con identificazione colorata;
adattatore USB Type-C;
connettore rettangolare per notebook compatibili;
connettore magnetico diritto;
connettore magnetico angolato.
La compatibilità deve essere verificata in base al modello del notebook e alle specifiche elettriche del relativo alimentatore originale.

Contenuto della confezione:
1 modulo digitale 2UUL Power Mac PW08
1 cavo con connettori a banana rosso e nero
1 cavo USB Type-C
1 cavo con connettore DC
1 cavo con terminale magnetico diritto
1 cavo con terminale magnetico angolato
10 adattatori di alimentazione intercambiabili
1 supporto per l’organizzazione degli adattatori

Avvertenze d’uso:
Il PW08 non determina automaticamente la tensione corretta per ogni notebook. Prima del collegamento è necessario impostare o utilizzare una sorgente con valori compatibili con il dispositivo da alimentare. Una tensione, polarità o potenza errata può danneggiare il computer, la scheda madre o lo strumento.

Non superare i valori massimi dichiarati di 20 V, 5 A e 100 W in uscita. Utilizzare esclusivamente alimentatori, cavi e connettori idonei e interrompere immediatamente il test in presenza di surriscaldamento, odori anomali o assorbimenti incompatibili con il dispositivo.
