SCHEDA DI RILEVAMENTO RICARICA RELIFE TB-07 DOCK FLEX TESTER TYPE-C / LIGHTNING

SCHEDA DI RILEVAMENTO RICARICA RELIFE TB-07 DOCK FLEX TESTER TYPE-C / LIGHTNING
PCB CIRCUITO STAMPATO CON CONNETTORE TYPE-C USB-C / LIGHTNING

Scheda di Test per Connettore di Carica senza Smontaggio

Caratteristiche principali:

Test senza necessità di smontare il telefono: Permette di verificare il funzionamento della scheda di carica senza smontare il dispositivo.
Interfaccia duale iPhone+Android: Compatibile con dispositivi che utilizzano sia l'interfaccia Type-C che Lighting.
Rilevazione rapida dei punti di guasto: Facilita l'individuazione dei punti di guasto sulla scheda madre, come i test DP DM CC.
Type-C: GND - V-A - CC1 - DP1 - DN1 - SBU1 - SBU2 - DN2 - DP2 - CC2 - V-B - GND
Lightning: V-A - AD- - AD+ - GND - GND - V-B - BD- - BD+

Come utilizzare:

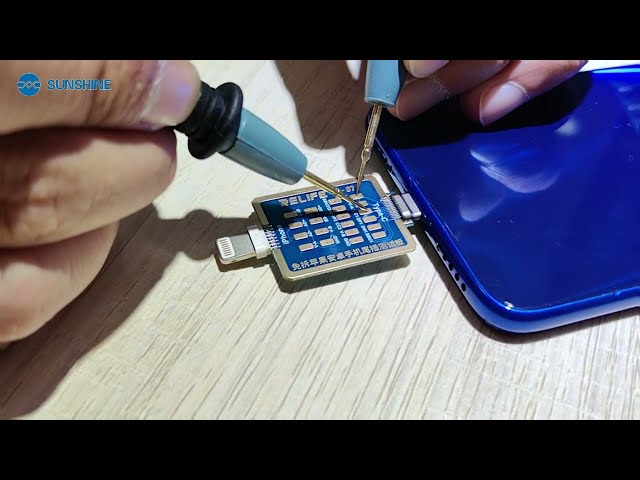

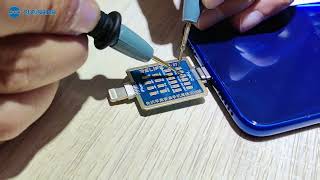

Inserire il connettore appropriato e regolare il multimetro sulla posizione diodi. Il puntale positivo deve toccare il GND corrispondente, mentre il puntale negativo può misurare il punto di test associato.
Valore normale di resistenza: Circa 600. Valori troppo alti o bassi indicano un problema. Per la misurazione accurata, si consiglia di eseguire la prova con la scheda madre spenta, poiché la misurazione con scheda accesa potrebbe differire.
Dettagli del prodotto:

Interfaccia Type-C e Lighting: Adatto per testare dispositivi con queste connessioni.
Compatibile con Android e IP: Include punti di test per dispositivi Android e IP.

Compatibile per Apple iPhone iPad & Android Samsung Xiaomi Oppo Realme Huawei Honor Motorola ecct.
